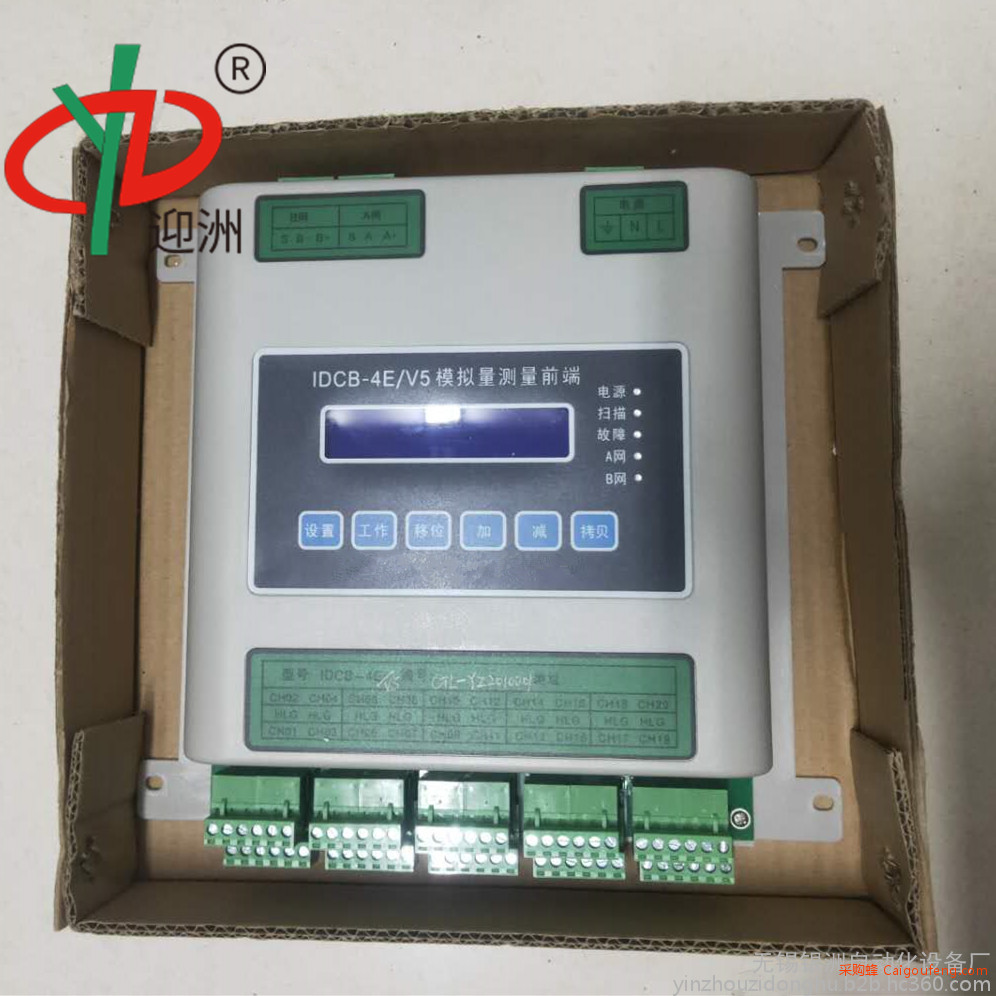

点击图片查看原图
产品说明： ?
1 、命名方式 IDCB 系列远程 I/O 的核心产品 - 测控前端的命名方法为： IDCB 为产品系列标识，中间的“— ×× ”为基本型号，主要是对 I/O 类型及其通道数量的描述，尾部的“ / ×× ”为通讯方式，另外，如果选择液晶屏，应在后面增加“ /Y ”选项。
IDCB 远程 I/O 系统根据通讯协议可分为三种通讯方式可供选择：
“-DR ”——双路冗余 RS485 接口，MODBUS 协议；
“-DP ”—— PROFIBUS-DP协议、
“-DC”—— 双路 CANBUS 协议。
其中“ -DR ”和“ -DP ”系列前端主要用在主 - 从（单主站）结构的系统中，前端均为从站，主站可以是DCS 、上位监控机或其它可能的 MODBUS 、 PROFIBUS 主站，“ -DC ” 系列前端主要用在点 - 点、点 - 多点或多主结构的系统中，特别是现场网络和上位机均需多重冗余。 IDCB 系列远程 I/O 前端的基本型号如下：
序号 基本型号 I/O 描述 备注
1 IDCB-1A 10通道三端子电流量输入（带配电器）
2 IDCB-1B 30通道两端子电流量输入
3 IDCB-1C 30通道两端子模拟量输入
4 IDCB-4C 16通道三端子模拟量差分输入 为常用型号，支持热电阻、热电偶、电压输入
5 IDCB-4E 20通道三端子模拟量差分输入
6 IDCB-2A 32通道开关量输入
7 IDCB-2B 16通道开关量输入+16通道继电器输出
8 IDCB-2C 24通道开关量输入+8通道继电器输出
9 IDCB-6A 4通道模拟量输出
10 IDCB-7A 12通道三端子模拟量差分输入+8通道开关量输入
11 IDCB-7A 12通道三端子模拟量差分输入+8通道开关量输出
12 IDCB-Y 现场组态器（现场显示单元）
2、 前端工作环境
功耗：＜ 5W(IDCB-1A为＜15W)
工作方式：连续
可靠性指标 MTBF：28000h
防护等级：加防护外壳时 IP56
环境温度： -20～70℃
环境湿度：≤95%
相对湿度：＜ 90%
供电电源： 165～250VAC
供电频率： 49～51Hz
重??量： 5kg
外形尺寸：长×宽×厚 460×320×80mm
